열화상누수진단
벽이나 바닥을 열지 않고 온도 차이로 배관 경로와 누수 의심 구간을 먼저 좁히는 방법입니다.
열화상누수진단은 벽이나 바닥 표면의 온도 차이를 열화상 카메라로 촬영해 배관이 지나는 경로와 누수 의심 구간을 좁히는 확인 방법입니다. 2026년 기준 서울 등 수도권 공동주택 현장에서는 한 공간을 촬영하고 온도 분포를 판독하는 데 보통 15분~30분 정도 걸리며, 온도 차이가 뚜렷하지 않은 경우 청음 장비나 정밀압력테스트를 함께 사용해 위치를 다시 좁힙니다.
이럴 때 특히 유용합니다
배관 경로를 먼저 가늠하고 싶을 때
벽이나 바닥을 열지 않고도 온도 분포로 배관이 지나는 방향을 먼저 가늠할 수 있어, 실제 개방 범위를 줄이는 데 도움이 됩니다.
청음만으로 판단이 애매할 때
소리만으로 위치가 애매하게 겹칠 때 온도 분포를 함께 비교하면 의심 구간을 좀 더 좁혀서 교차로 확인할 수 있습니다.
온도차가 뚜렷한 경우와 흐릿한 경우, 어떻게 다른가요
같은 열화상 카메라라도 배관 상태에 따라 화면에 나타나는 패턴과 함께 쓰는 확인 방법이 달라집니다.
| 상황 | 화면에 나타나는 패턴 | 함께 쓰는 확인 방법 |
|---|---|---|
| 난방·온수 배관, 최근 발생한 누수 | 주변보다 온도가 뚜렷하게 높거나 낮게 구분되어 보임 | 열화상 카메라만으로도 경로 확인 가능 |
| 냉수 배관 누수 | 주변 온도와 차이가 작아 경계가 흐릿하게 나타남 | 청음 장비 병행 |
| 오래되어 온도가 평형된 누수, 단열재로 덮인 배관 | 표면 온도 변화가 거의 나타나지 않음 | 정밀압력테스트, 관로 내시경 등 추가 장비 필요 |
이런 상황이면 열화상 카메라 확인이 필요합니다
- ✓ 벽이나 바닥을 뜯지 않고 먼저 배관 경로를 가늠해보고 싶다
- ✓ 온수 사용량이 늘었는데 정확히 어디서 새는지 감이 잡히지 않는다
- ✓ 청음만으로는 소리가 약해 위치를 좁히기 어렵다
- ✓ 난방을 켰을 때만 특정 부위가 유난히 따뜻하거나 축축해진다
- ✓ 개방 범위를 최소화하고 싶어 눈으로 먼저 확인 가능한 방법을 찾고 있다
위 상황과 비슷한 증상이 있으신가요? 지금 상담하기 →
열화상누수진단이 진행되는 순서
-
1
배관 배치와 사용 패턴 확인
도면이나 구조를 참고해 배관이 지나는 대략적인 위치와 최근 사용 패턴을 먼저 확인합니다.
-
2
열화상 카메라로 표면 촬영
의심되는 벽이나 바닥 표면을 열화상 카메라로 촬영해 온도 분포를 화면으로 확인합니다.
-
3
온도 분포 비교로 구간 좁히기
주변보다 온도가 다르게 나타나는 부분을 비교해 의심 구간을 좁힙니다.
-
4
필요 시 추가 장비로 교차 확인 후 안내
온도 차이가 흐릿하면 청음이나 정밀압력테스트로 한 번 더 확인한 뒤 결과와 다음 단계를 안내합니다.
만정누수탐지가 진행한 다양한 정밀진단 현장
열화상 전용 촬영 현장은 아니지만, 상황에 따라 다른 장비를 함께 사용해온 경험을 보여드립니다.

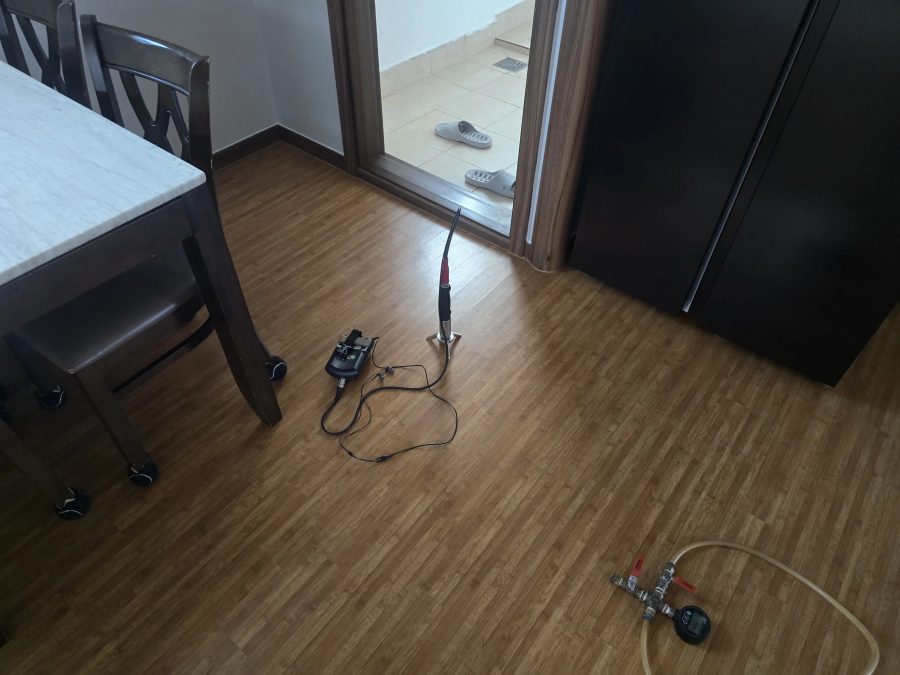

다른 현장에서 가스탐지 장비로 바닥 아래 누수 위치를 확인하는 장면입니다. 온도차가 뚜렷하지 않을 때는 이렇게 다른 장비를 함께 사용해 구간을 좁힙니다.

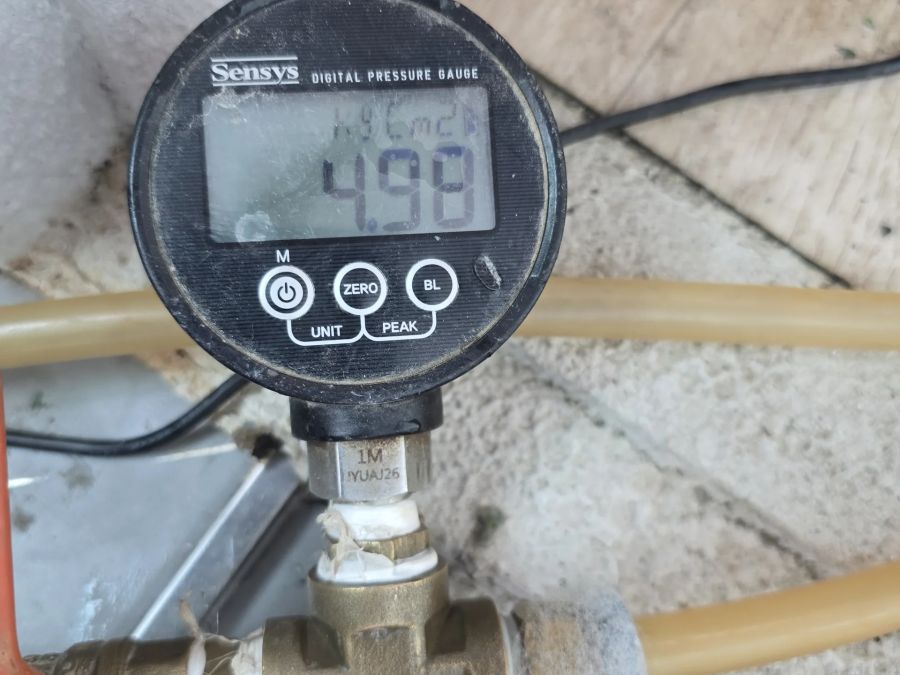

또 다른 현장에서 디지털 압력계로 배관 압력 변화를 측정하는 장면입니다. 열화상으로 좁힌 구간을 압력 테스트로 한 번 더 확인하기도 합니다.
열화상누수진단, 자주 묻는 것들
열화상 카메라만으로 배관을 열지 않고 누수 위치를 정확히 찾을 수 있나요?
온도 차이가 뚜렷한 경우 벽이나 바닥을 열지 않고도 배관이 지나는 경로와 의심 구간을 먼저 좁힐 수 있습니다. 다만 정확한 한 지점까지 특정하려면 청음 장비나 정밀압력테스트로 한 번 더 교차 확인한 뒤 최소 범위만 개방합니다.
냉수 배관 누수도 열화상으로 확인되나요?
냉수 배관은 온수 배관보다 주변과의 온도 차이가 작아 화면에 경계가 흐릿하게 나타나는 경우가 많습니다. 이런 상황에서는 열화상만으로 판단하지 않고 청음 장비를 함께 사용해 위치를 다시 좁힙니다.
확인하는 데 시간이 얼마나 걸리나요?
2026년 기준 서울 등 수도권 공동주택 현장에서는 한 공간을 촬영하고 온도 분포를 판독하는 데 보통 15분~30분 정도 걸립니다. 의심 구간이 여러 곳이거나 추가 장비로 교차 확인이 필요하면 시간이 더 걸릴 수 있습니다.
겨울이 아니어도 확인할 수 있나요?
계절과 관계없이 확인할 수 있습니다. 난방 배관은 사용 중일 때, 급수관은 물을 흘려보낸 직후 온도 차이가 더 뚜렷하게 나타나므로 촬영 시점을 상황에 맞게 조정해서 진행합니다.
촬영한 열화상 사진을 자료로 받을 수 있나요?
네, 촬영한 온도 분포 화면을 사진으로 남겨 확인된 의심 구간과 함께 안내해 드립니다. 이후 개방·보수 여부를 결정할 때 근거 자료로 참고하실 수 있습니다.
정밀장비 누수진단과는 어떻게 다른가요?
정밀장비 누수진단은 열화상 카메라와 관로 내시경 등 여러 장비를 상황에 맞게 함께 쓰는 방식을 폭넓게 안내합니다. 열화상누수진단은 그중 열화상 카메라만 따로 떼어 온도 차이를 읽는 방법과 한계를 자세히 다룹니다.
